濾波電容在PCB設計中的正確接法
主站蜘蛛池模板:
欧美99热
|
伊人伊人|
日本伊人网
|
一区二区视频在线观看
|
午夜视频在线免费看
|
国产一区在线视频播放
|
亚洲精品免费在线观看
|
久久精品久久久
|
国产日韩欧美
|
黄色在线免费看
|
91麻豆产精品久久久久久
|
成人免费激情视频
|
久草新在线|
性激烈欧美三级在线播放狩猎
|
精品香蕉一区二区三区
|
无码日韩精品一区二区免费
|
黄色中文字幕
|
久艹在线|
欧美精品一区视频
|
成人免费毛片在线观看
|
做视频免费观看网站
|
亚洲精品在线视频
|
久久久久成人精品
|
国产免费天天看高清影视在线
|
成人免费视频视频
|
在线天堂v|
91久久精品国产91久久性色tv
|
精品成人一区
|
午夜伦理影院
|
欧美在线观看免费观看视频
|
国产午夜精品福利
|
久久66|
国产免费一区二区三区
|
亚洲国产精品久久久久久久久久久
|
亚洲精品www久久久久久广东
|
亚洲高清在线观看
|
欧美日韩国产一区二区三区在线观看
|
天堂av资源
|
毛片国产|
北条麻妃在线一区二区免费播放
|
成人h视频
|
本文介紹了濾波電容在PCB設計中正確接法。
在很多PCB設計中我發現很多朋友的濾波電容布線有問題,所以特弄幾個圖說明下,希望對大家有幫助。

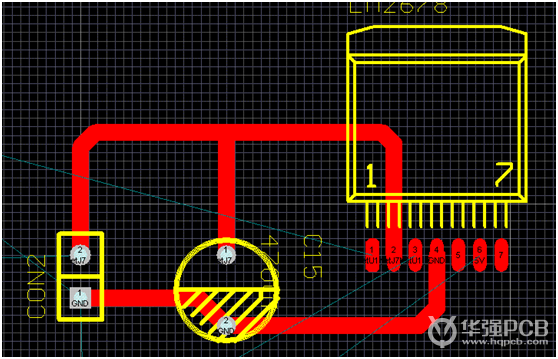

圖上是一個錯誤的濾波電容接法,電源是應該直接從電容再到IC那里,濾波效果才會好。

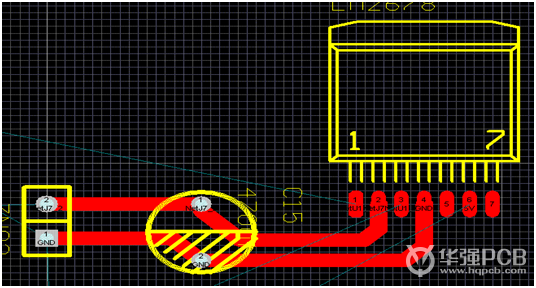

下圖是正確的接法。
按這樣的畫法,濾波效果就會好很多。

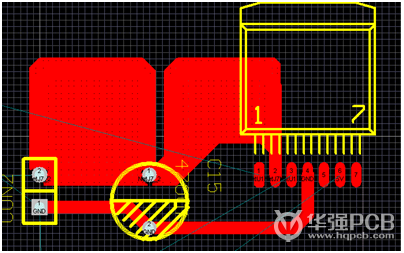

如果大家嫌這個不好看,按下圖處理也是正確的,你們也可以發現在一些PCB設計中也會用到下面的處理方式。
