圖片的分辨率，尺寸比例和圖片的命名方式簡介

建議掃描尺寸比例為1:1尺寸設置。掃描儀分辨率設置為600dpi以上，輸出格式為 BMP格式為最佳，然后就可以直接導入抄板軟件無需再次設置分辨率。掃描的圖片命名按照pcb板層的名字命名，如頂層就命名為top.bmp,底層就命名 為bottom.bmp,中間層可以按照mid1，mid2,mid3...命名，這樣的命名方式不容易混亂板層很清晰，將來要對照某一次就能很快的找出 那一層的圖片。

圖片的處理

圖片掃描完成后就需要用圖片處理軟件處理，沒有經過處理的圖片不能很方便的使用掃描得到的圖片。只要能會簡單的幾個圖片處理命令就可以了。這里我們使用的是Photoshop圖片處理軟件。處理圖片之前先要用卡尺或者鋼尺測量一下電路板的實際尺寸大小。

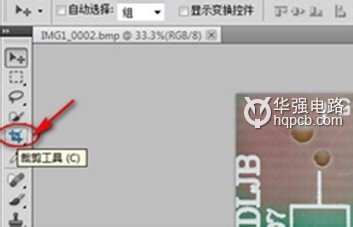

a、  剪切掉多余的部分。用鼠標點擊剪切工具圖標

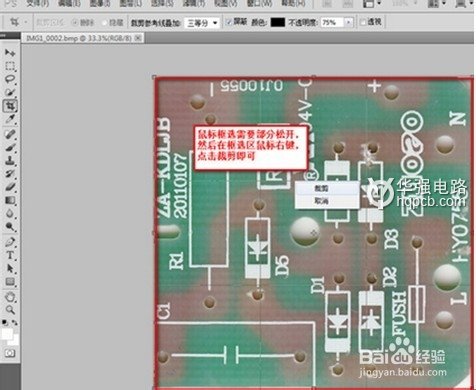

b、然后使用鼠標左鍵框選需要剪切的部分，然后松開左鍵

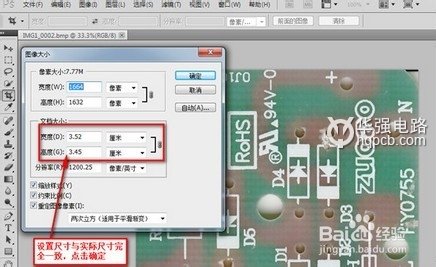

c、  選擇  圖像 》 圖像大小。設置尺寸大小與實際測量的尺寸大小要一致

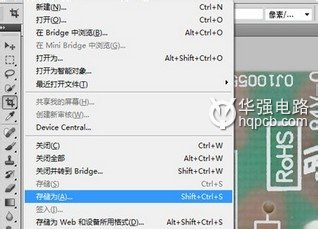

d、  保存方式選擇另存為

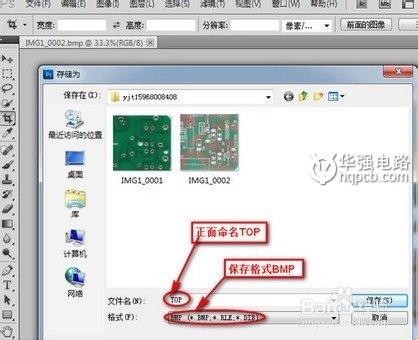

e、  文件保存格式選擇bmp格式，文件名安裝pcb板板層命名為最佳.

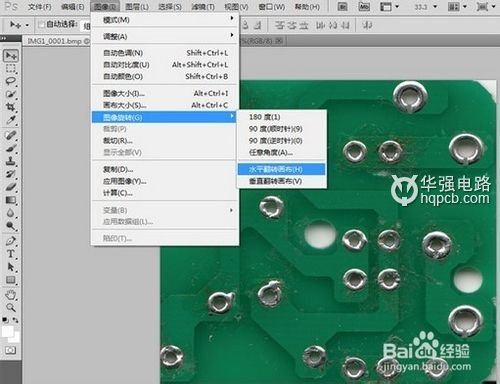

f、  如果是背面的圖片就需要選擇水平翻轉。
